NS1705 是一款外圍電路簡單的 Buck 型平均電  流檢測模式的 LED 恒流驅動器，適用于 8-100V 電  壓范圍的非隔離式大功率恒流 LED 驅動領域。

芯片采用固定頻率 140kHz 的 PWM 工作模式，  利用平均電流檢測模式，因此具有優異的負載調整  率特性，高精度的輸出電流特性。

芯片集成了高低亮功能，可以通過 MODE 端口  實現高低亮功能切換。在 MODE 引腳懸空或接地時，  為高亮模式，MODE 引腳接高電平時，為 1/2 電流  的低亮模式。  此外芯片內部集成了 VDD 鉗位穩壓管以及過溫  保護電流等，減小了外圍電路元件數量并提高了系  統的可靠性。

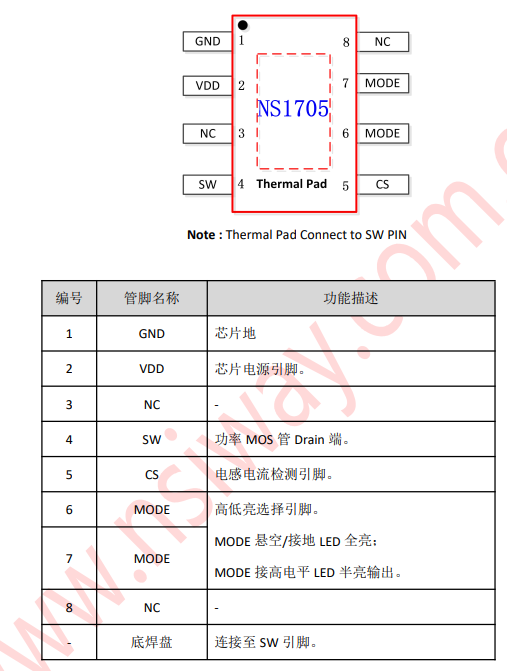

NS1705 采用了 ESOP-8 封裝。

特性  ? 寬輸入電壓范圍：8-100V  ? 高效率：最高可達 93%  ? 輸出電流可調范圍 100mA-1.2A  ? 內置 100V-MOS 管  ? 平均電流檢測模式  ? 固定頻率 140kHz  ? 內置 VDD 鉗位穩壓管  ? 內置智能過溫保護  ? 封裝：ESOP-8

應用范圍  ? 電瓶車照明，汽車照明  ? 直流或交流輸入 LED 驅動  ? 大功率 LED 照明  ? LED 背光等
