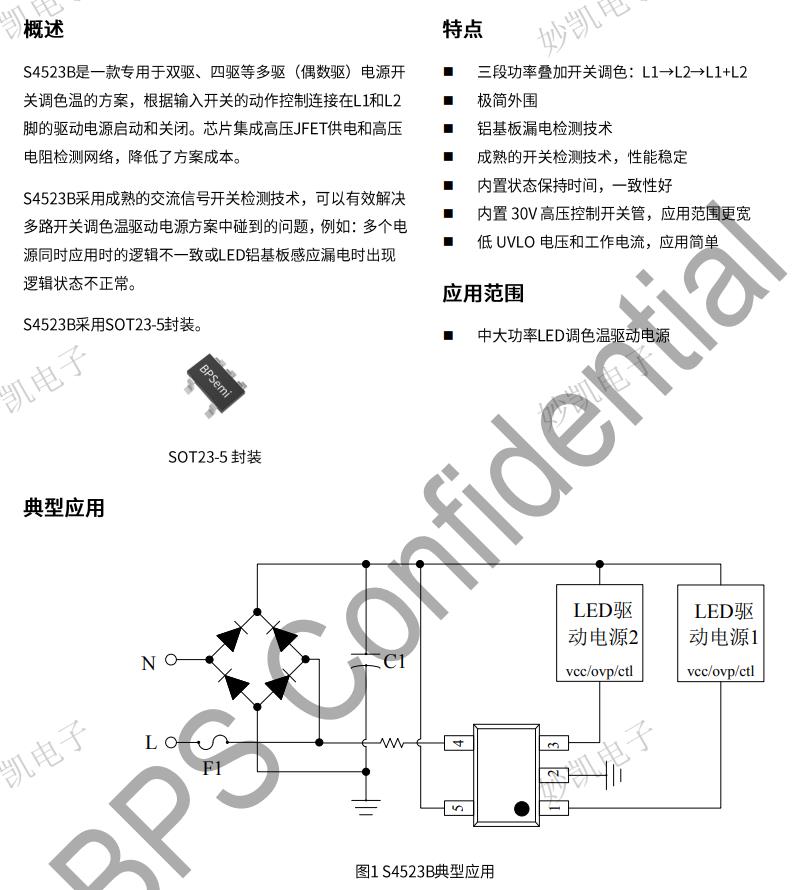

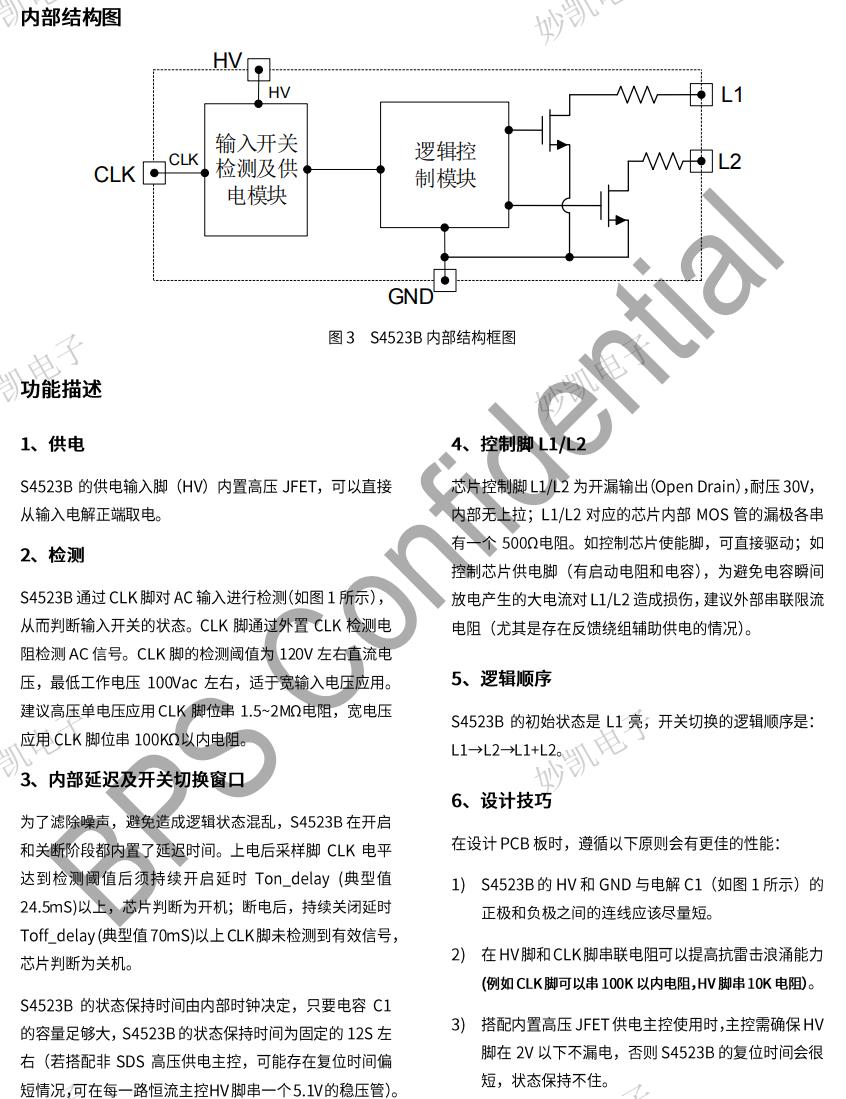

產品描述：
S4523B/RB是一款專用于雙驅、四等多驅(偶數驅) 電源開關調色溫的方案，根據輸入開關的動作控制連接在L1和L2腳的驅動電源啟動和關閉。芯片集成高壓JFET供電和高壓電阻檢測網絡，降低了方案成本。S4523B/RB采用成熟的交流信號開關檢測技術，可以有效解決多路開關調色溫驅動電源方案中碰到的問題，例如:多個電源同時應用時的邏輯不一致或LED鋁基板感應漏電時出現邏輯狀態不正常。
優勢
三段功率疊加開關調色，S4523B：L1一L2一L1+L2 ，S4523RB：L1+L2一L1一L2.
極簡外圍
鋁基板漏電檢測技術
成熟的開關檢測技術，性能穩定
內置狀態保持時間，一致性好
內置30V高壓控制開關管，應用范圍更寬
低UVLO 電壓和工作電流，應用簡單
應用領域
中大功率LED調色溫驅動電源
| 產品型號 | 封裝 | 功率管 | 最大電流/功率 | 復位時間 | 功率段調整 |
| S4422B | SOT23-5 | 3Ω / 40V | 260mA/3~7W | 內置12S | A->B->(A+B)/2 |
| S4525S | SOP8 | 0.6A 400V SCR | 260mA/50W | 內置11S | A->B->(A+B)/2 |
| S5542SP | SOP8 | 16Ω / 500V | 120mA/3~7W | 內置12S | A->B->(A+B)/2 |
| S4523B | SOT23-5 | / | 不限 No limit | 內置12S | A->B->A+B |
| S4523RB | SOT23-5 | / | 不限 No limit | 內置6S | A+B->A->B |
| BP5823CH | HSOP7 | / | 3~9W | 內置7S | 邏輯可調 |
| BP5828CJ | ESOP-8 | / | 3~9W | 內置7S | 邏輯可調 |
| BP5828CH | ESOP-8 | / | 379W | 內置7S | B->A->(A+B)/2 |
| S4120MB | SOT23-6 | 外置MOS管/SCR | 不限 | 1S開關2次 | A->B->(A+B)/2 |
| S4225MB | SOP8 | 1A 400V SCR | 300mA | 1S開關2次 | A->B->(A+B)/2 |
| S4226MB | SOP8 | 1A 400V SCR | 300mA | 10S開關7次 | A->(A+B)/2->B |
| S4512MB | SOP8 | 0.8A 400V SCR | 260mA | 10S開關7次 | A->B->(A+B)/2 |
| S4165M | SOT23-6 | / | / | 1S開關2次 | 100%->50%->12% |
| S4723MB | SOP8 | 外置MOS管/SCR | / | 1S開關2次 | A->B->C |
| S4223MD | SOT23-6 | / | / | 1S開關2次 | A->B->A+B |
