DALI調光方案

隨著LED照明技術的發展，DALI（Digital Addressable Lighting Interface，即數字可尋址燈光接口）調光電源在照明設計、智能控制和實際應用領域日益普及。目前市場上主流的高PF隔離恒壓+DC-DC的DALI調光方案，受限于拓?fù)浼?/span>構，可降本空間不大，效率不高，設計調試也復雜。為了幫助客戶提高DALI調光產品的市場競爭力，達到降本以及高效率的需求，晶豐明源推出了42W BP2636CA+BP3177DG+BP2571B+BP5016組合方案。

02 BP5016

BP5016 是一款高集成度的DALI通訊接口控制器，兼容DALI 2.0協議，支持Push調光功能，可準確完成DALI總線和MCU之間數字指令傳輸和通訊。各種環境溫度下，接收/發送數據幀時序偏移小，滿足IEC62386 DALI-2標準通訊協議。具有多重保護功能的同時（包括總線輸入過壓保護、CS過流保護和芯片溫度過熱調節等），外圍電路簡單、成本低、可靠性高。

方案介紹

01 目標應用

DALI調光燈具驅動，支持1%模擬調光深度，調光全程無頻閃

02 性能介紹

• 滿足DALI 2.0 協議標準
• 支持Push調光功能

• 模擬調光深度可以支持1%

• 高效率（91% typ@230Vac，滿載）
• 低空載/待機功耗（<0.3W@230Vac)
• 外圍電路簡單

• 準確檢測輸出電壓值

• 開路、短路故障檢測

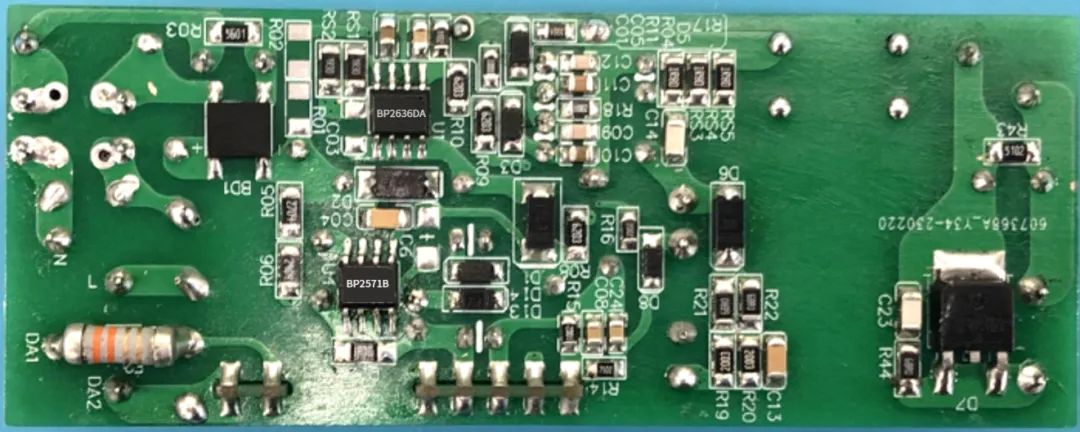

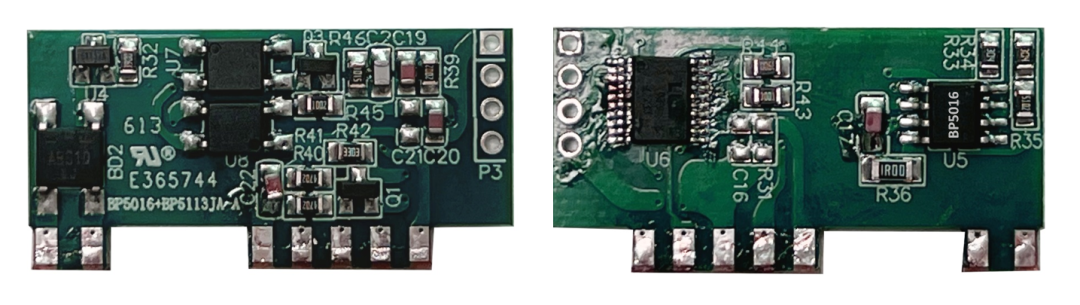

03 方案實物圖

（頂層）

（底層）

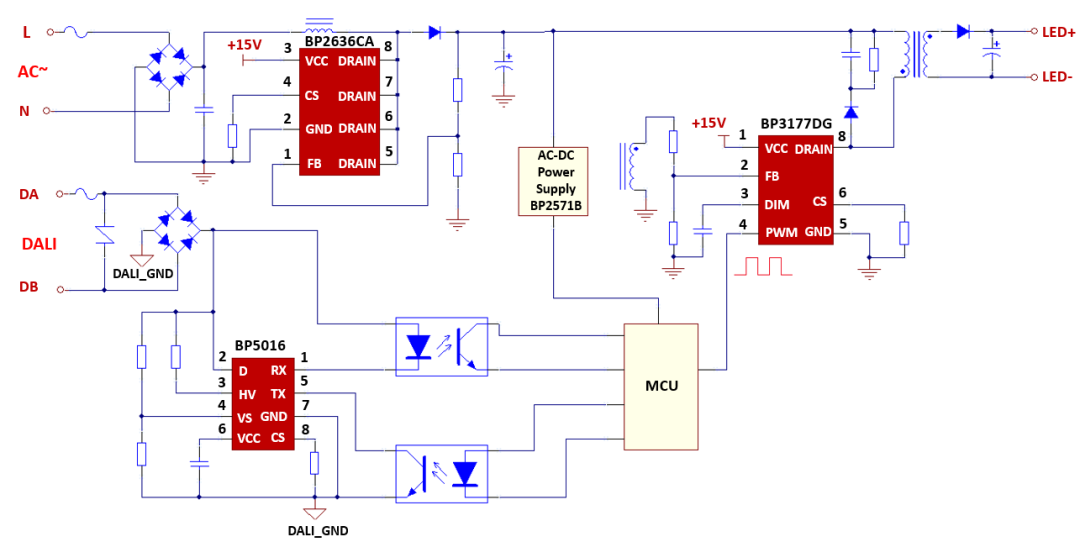

04 典型應用圖

方案特點

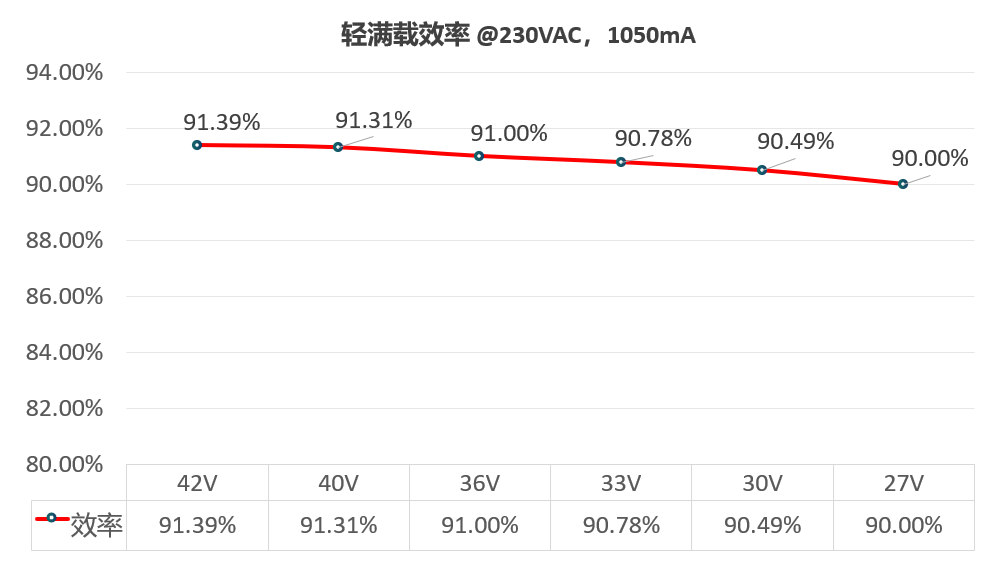

01 高效率

•  效率：91%（@230Vac，滿載）

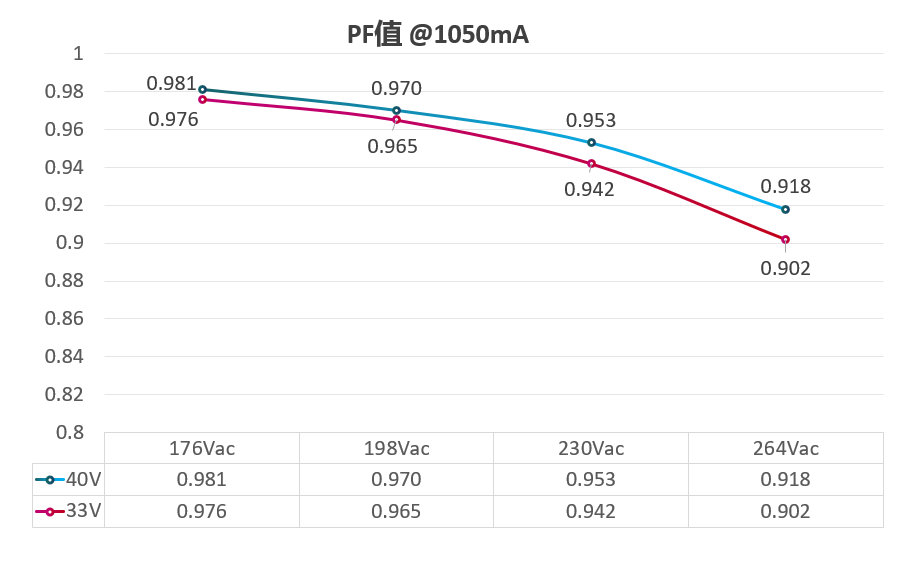

02 高PF

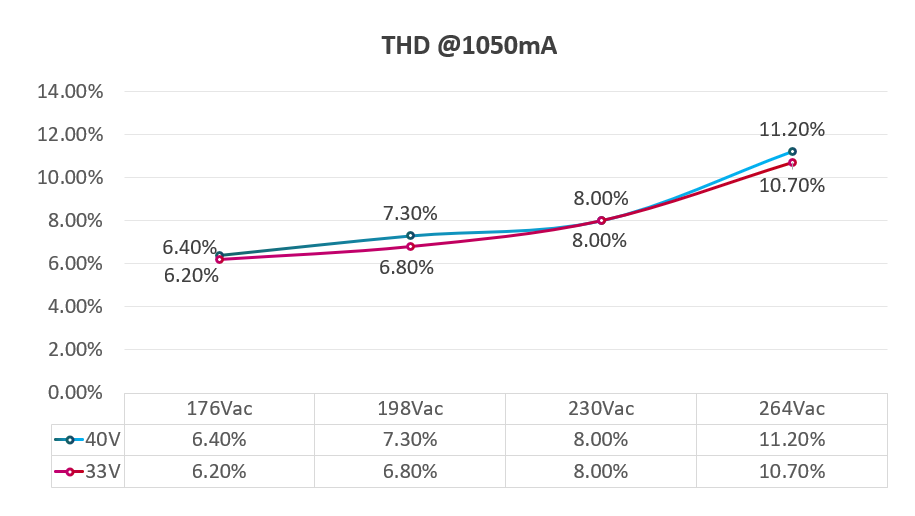

03 低THD

• THD:<10%(@230Vac，33-42V）

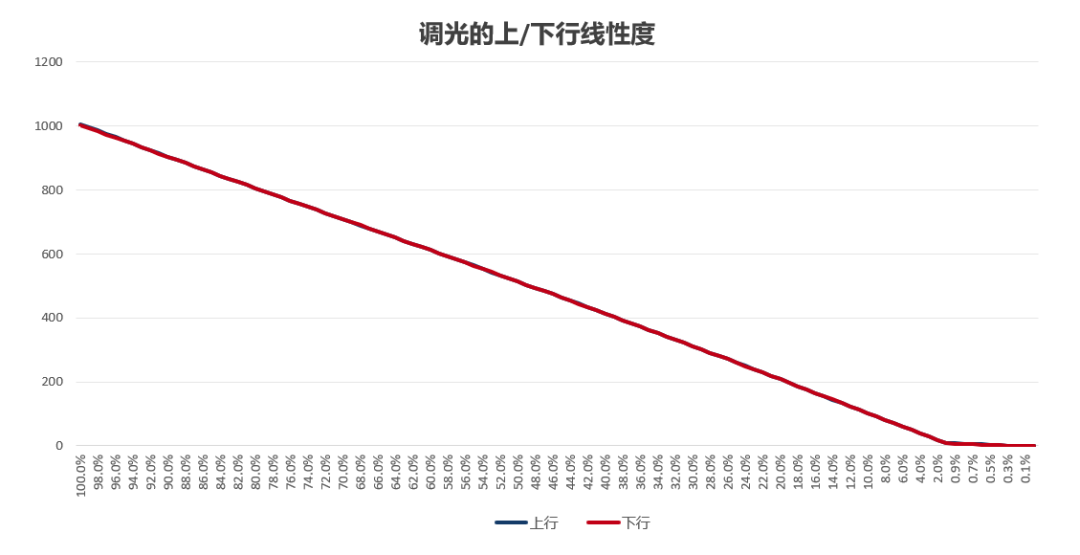

04 優秀的調光線性度

• 上/下行線性度很好，兩者曲線幾乎重合

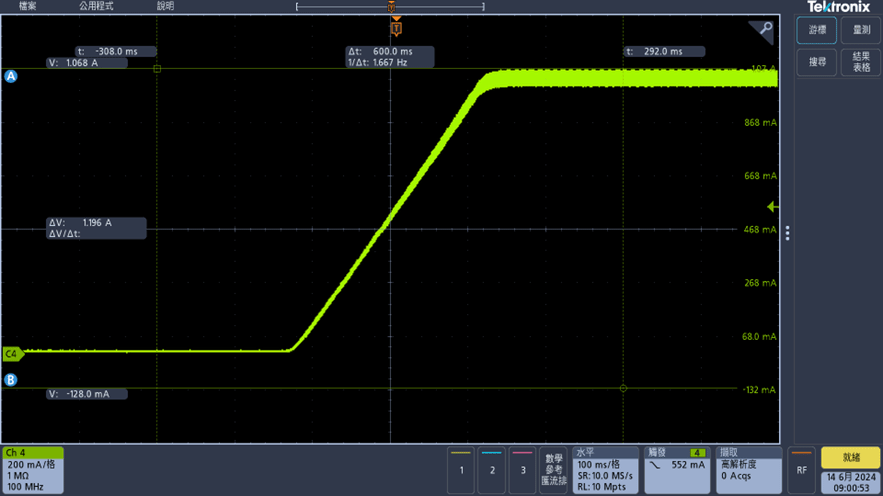

05 輸出電流變化平緩

（DALI指令1%-100%）

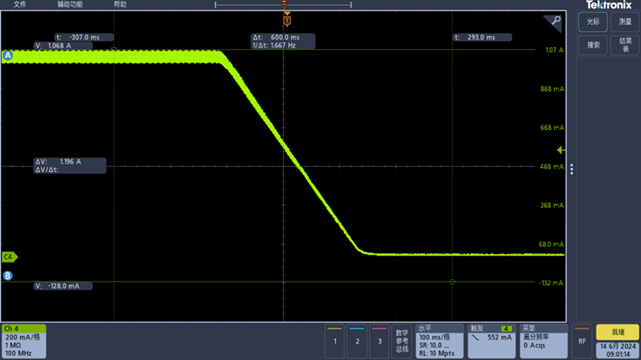

（DALI指令100%-1%）

BP2636CA+BP3177DG+BP2571B+BP5016隔離42W DALI調光方案具有效率高，調光效果好，系統元件成本低以及低待機功耗等優點，在簡化工程師設計周期的同時，實現了性能和成本的優化，讓客戶享受更好的DALI調光體驗
